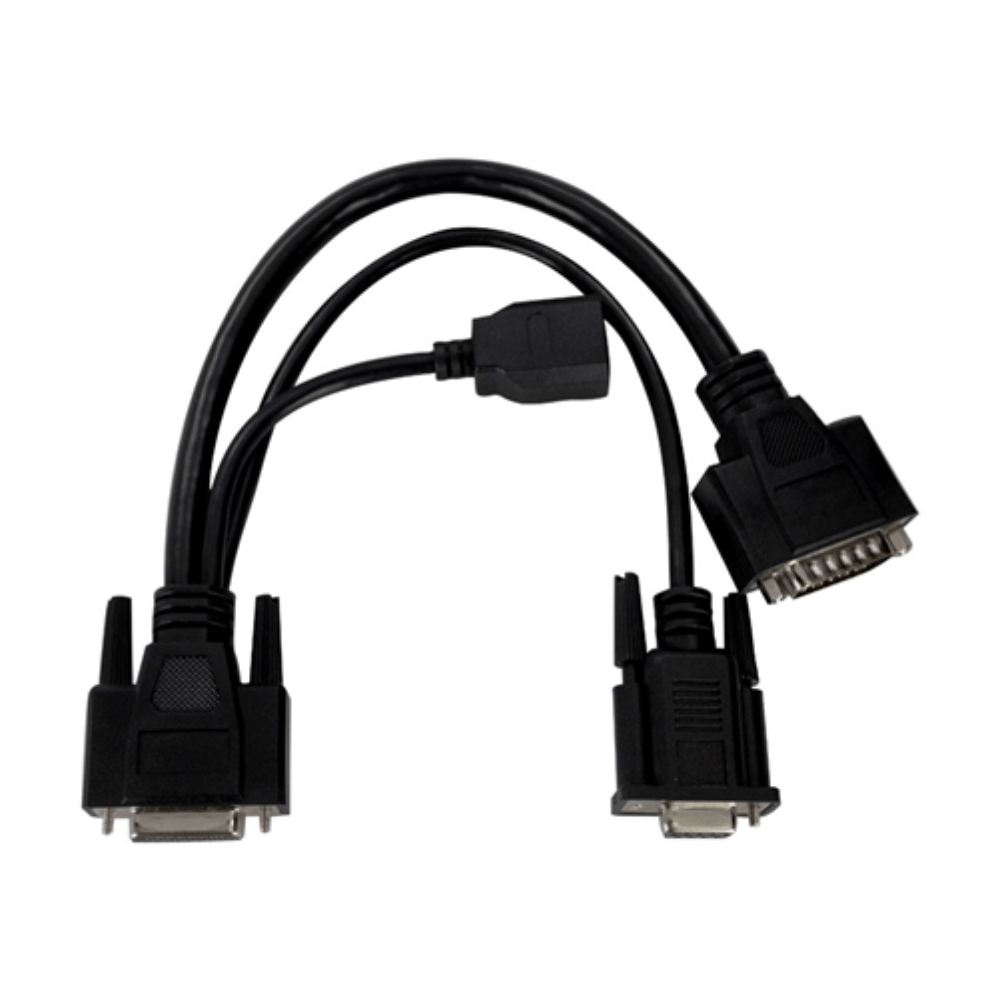

RAD-Galaxy Ethernet Cable Adapter (HD-26F to HD-26M + DB-9 + RJ-45)

galaxy-hd26-db9-rj45-cable

Product Code:GALAXY-HD26-DB9-RJ45-CABLE

Converts the HD-26F connector on the RAD-Galaxy to HD-26M, DB-9 and RJ-45 (Ethernet) connectors.

Overview

This adapter cable converts the HD-26F connector on the RAD-Galaxy to HD-26M, DB-9 and RJ-45 (Ethernet) connectors.

Connector Pinouts and Signal Mapping
Cable HD-26F Input Signal HD-26F In Pin # HD-26M Out Pin # DB-9 Pin #
HS CAN 7 L 1 21
HS CAN 3 L 2 7
HS CAN 4 L 3 2
HS CAN 6 L 4 8
HS CAN 1 L 5 4
MS CAN L 6 5
HS CAN 2 L 7 6
HS CAN 5 L 8 3
AOUT1 9 7
GND 10 10 5
HS CAN 7 H / SW CAN 1 11 26
HS CAN 3 H 12 17
HS CAN 4 H 13 12
HS CAN 6 H / SW CAN 2 14 18
HS CAN 1 H 15 14
MS CAN H 16 15
HS CAN 2 H 17 16
HS CAN 5 H 18 13
V BATT 19 19
AOUT 2 20 8
AOUT 3 21 9
LIN 22 22, 25 1
PWMIO/AIN 1 23 2
PWMIO/AIN 2 24 3
PWMIO/AIN 3 25 4
PWMIO/AIN 4 26 6
Cable HD-26M Signal HD-26M Out Pin # RJ-45 Pin #
ETH TX + 1 1
ETH TX - 9 2
ETH RX + 11 3
ETH RX - 20 6

Physical Dimensions:

  • Length: 12" (30.48 cm)
  • Weight: 11 oz (312 g)

For more details, please visit our product support page or contact our support team.
